[投影之窗消息]
3月11日，精工愛普生株式會社（以下簡稱為“愛普生”）將“VG-4513CB”系列壓控晶體振蕩器商品化，并已開始提供樣品。“VG-4513CB”系列用基波（*1）起振500MHz為止的高頻，并具有低噪音、低抖動（*2）的特征。
|
 |
近年，伴隨智能手機等普及，數據通信的高速、大容量化進展迅速，由此要求基站或光傳送裝置以更高的頻率實現穩定通信。這些領域中主要使用的是AT型石英晶體單元，它具有頻率溫度特性好，以及可變?cè)鲆妗⒌驮胍籼匦詢?yōu)越的特征。但與此相反，若要提高頻率則需把石英晶體單元做得更薄，考慮到量產性，其基波設計上限為200MHz頻帶。因此，為了應對500MHz等高頻起振，必須進行鎖相環（PLL）（*3）或倍頻（*4）等二次性處理，由此而產生了一些弊端，例如因產生信號以外的噪音（失真成分）而使抖動特性下降，以及因需要專用電路而使小型化受局限。
為此，愛普生充分發揮自身優勢，應用將石英材料與“MEMS”相組合的“QMEMS（*3）”技術，開發出能以基波起振500MHz以下頻率的AT型石英晶體單元。我們又新開發了能夠?qū)崿F(xiàn)低噪音和低抖動的IC芯片，與該石英晶體單元實現最佳搭配，從而使“VG-4513CB”系列壓控晶體振蕩器商品化，并實現了5.0mm×3.2mm×1.3mm的小尺寸。本系列產品具有小型、高精度及高穩定性能，能夠應對“LTE”等高速無線通信標準，為實現高速及大容量通信系統做出貢獻。
今后，愛普生仍將以“QMEMS”技術和IC芯片設計技術為核心，發揮自身優勢提供元器件解決方案，為顧客的安全放心和舒適便利而盡力。
【VG-4513CB”系列壓控晶體振蕩器的主要特點】
①頻率范圍廣、低抖動
・基波起振 100MHz～500MHz
・低抖動（12kHz～20MHz）；122.88MHz：210fs；245.76MHz：70fs；91.52MHz：500fs。
本產品能以基波起振高頻，因此不會產生以前（左圖所示）的失真成分，并能夠?qū)崿F(xiàn)低抖動特性。本公司原有產品（以122.88MHz起振的4倍頻）
VG-4513CB （以491.52MHz的基波起振）
|
抖動值：0.1ps at 12kHz～20MHz；抖動值：0.05ps at
12kHz～20MHz |

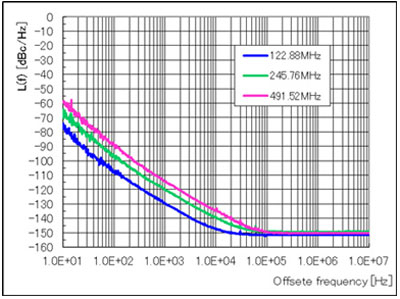

②低噪音：通過基波起振，實現500MHz為止的本底噪聲為-150dBc/Hz（高頻側）。（本公司原有產品：500MHz時-146dBc/Hz
at 100kHz）附近（低頻側）也實現了與分立式振蕩器同等的噪音水平。
③低加速度敏感度：近年因基站小型化及安裝環境的變化，對更耐振動等環境因素的低加速度敏感度商品的需求逐漸增加。愛普生通過應用“QMEMS”技術和提高實裝技術，使本系列產品的加速度敏感度降低到本公司原有產品的1/3（245.76MHz時0.6ppb/g）。
④小規格封裝：外形尺寸： 5.0mm×3.2mm×1.3mm Typ.
⑤可變陣容：絕對頻率控制范圍(APR）±30×10-6、±50×10-6、±100×10-6
有關愛普生石英元器件的詳細信息，請參照以下網站：http://www.epsondevice.com/cn/quartz/
|
 |
【術語說明】
1.基波：用石英晶體單元的振動模式中的基本振蕩（一次）而產生的振蕩。
2.雙電層電容器：利用雙電層的物理現象而明顯提高了蓄電效率的電容器。
3.鎖相環（PLL、Phase Locked
Loop）：對環路內的振蕩器進行反饋控制，以便使外部輸入的基準信號和環路內振蕩器輸出的相位差保持一定的電路。
4.倍頻：把輸入的頻率轉換成n倍后輸出。把頻率轉換成2倍時稱為2倍頻，轉換成3倍時稱為3倍頻。
5.QMEMS：“QMEMS”是具有高穩定、高精度等優越性能的石英材料“QUARTZ”和“MEMS”（精微加工技術）組合成的造詞。與以半導體為材料的“MEMS”相對應，以石英為原料進行精微加工而提供小型化、高性能的石英晶體元器件被稱為“QMEMS”。“QMEMS”是精工愛普生株式會社的注冊商標。
【產品網頁】
VG-4513CB :www.epsondevice5.com/cn/quartz/product/osc/vcxo/vg4513cb.html
|
