今年夏季，全國多地持續出現了40度以上的高溫天氣。在這樣的高溫燒烤下，不少人在對自身做好降溫防暑措施的同時，對經常使用的電子產品也開始有所憂慮。這種顧慮是很有必要的，隨著電子產品功能的復雜性日益提高，功率的損耗也隨之增加，轉化為一定的熱能，導致電子產品溫度迅速升高。若不能進行有效散熱，這將嚴重影響電子產品使用的穩定性和使用壽命。
作為大家普遍使用電子產品之一的投影機，目前都是使用大功率的燈泡來實現其高亮度投影，在正常溫度的環境下使用投影機，都已經能產生出乎意料的熱量，更何況現在這種全國高烤的溫度下使用投影機，那產生的熱量遠遠不止于足夠你煎一個美味的荷包蛋。
然而，在投影機整個功率的損耗中，燈泡的功率損耗占很大比重。燈泡散發的熱量來源于燈芯，一般的投影機廠商都是通過在投影機內部安裝一個風扇方法來冷卻燈芯，集中將熱量排散出去。但是，這種散熱方法難以使投影機機體內部處于一種熱平衡狀態，容易造成投影機整體溫度分布不均，排氣溫度過高，燈泡附近的機殼溫度很高，容易燙手；至于另一部分未被及時排出的熱量，滯留在投影機內部產生很高的溫度，在高溫環境下投影機的工作效率就會將低，長時間工作下去的話，投影機的使用壽命也會大大縮短的。
因此，投影機燈泡如何進行有效地均勻散熱，已經成為了廣大投影機使用用戶最為關注的問題，也成為各大投影機廠商研發的重點目標。作為全球領先的微顯示投影產品和技術提供商，目前全球唯一一家同時擁有DLP、LCD和LCoS三項技術的研發和制造能力的企業——雅圖，針對此問題進行了大量的研發工作，取得實質性的進展，不僅從根本上解決投影機燈泡散熱的問題，而且申請了發明專利，最終于2010年4月28日獲得了國家知識產權的專利授權，該專利發明名稱為《投影機均勻散熱系統及采用該系統的投影裝置》，專利申請公告號是CN
101699347 A，發明人有曾萬軍、崔凱、張廣立。
|
 |
《投影機均勻散熱系統及采用該系統的投影裝置》該項專利技術，提供了一種投影機均勻散熱系統，這種系統通過精密的排兵布陣，把投影機機體內的組件與組件之間緊密連接起來，將燈泡散發的熱量，分流排散，平衡機體內的整體溫度；同時還提供了采用這種散熱系統的投影裝置，從根本上解除了投影機燈泡發熱的難題，為投影機行業的發展打下了堅固的地基。

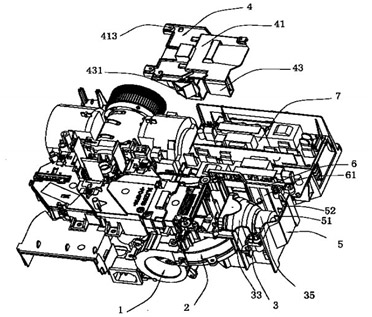

下面我們來先來簡單地了解投影機均勻散熱系統的構造及各組件的功能，這個系統主要是由吸氣風扇、風道、燈泡裝置、容置件、側壁、電源盒、電源排氣風扇和燈泡排氣風扇組成。
吸收自然空氣的吸氣風扇通過正對著的風道位置，將自然空氣進入燈泡裝置；燈泡裝置由燈芯、反射罩和燈座構成，燈芯置于反射罩內并固定于燈座上，反射罩的一側設有入風口，另一側設有出風口。燈泡裝置被設在容置件（包括頂端和收容部，頂端上設有固定孔，用來固定述容置件）內并一起固定。
設置在電源盒與燈泡裝置之間的就是側壁，在側壁上設有導風口，用來將熱氣流導向電源盒，這樣就在擋板和容置件之間，形成了朝向燈泡排氣風扇的出風空隙。電源排氣風扇設置在電源盒鄰近，而燈泡排氣風扇則被設置在燈泡裝置附近。擋板設置在燈泡排氣風扇和燈泡裝置之間，可以阻止部分熱氣流從燈泡排氣風扇排出；位于電源盒上，放置散熱器，以增大散熱面積。而一種投影裝置包括成像系統、電路系統和投影機均勻散熱系統。投影機均勻散熱系統位于與電路系統及成像系統左右，通過電路系統去驅動成像系統。
接下來，我們深入理解投影機均勻散熱系統的工作過程：
1，吸氣風扇將外部的自然冷空氣吸收進投影機內，經風道的開口，再通過容置件的收容部第一側風口及燈泡裝置的反射罩—側入風口進入燈芯處，對燈芯進行冷卻降溫；
2，冷卻燈芯后產生的少部分熱空氣，從容置件與擋板之間的出風空隙及擋板的梯形結構的下端流出，通過燈泡排氣風扇排出投影機外；
3，部分熱空氣再經過燈泡裝置的反射罩的另一側出風口及收容部的第二側風口流出，再通過側壁上的多個導風口分流導入到電源盒；
4，最后，熱空氣經電源排氣風扇排出。
簡要總結上述工作原理，就是將燈芯產生的一部分熱量，經燈泡排氣風扇排出，另一部分傳導到電源盒上，再經電源排氣風扇排出，實現了將部分熱量轉移到其他低溫部件，分流排出，而不是集中排出，達到了均勻散熱的目的。
《投影機均勻散熱系統及采用該系統的投影裝置》該項專利技術，迅速排除機體內的熱氣，平衡內部氣壓，降低燈泡排氣扇散發熱量的比率，使兩個排氣扇散發的熱量比較均衡，投影機整體溫度也比較均衡，能有效保護投影機燈泡和內部機體，不會導致投影機頂?shù)讱囟雀叨鵂C手，也不會產生異味，保證了投影機的使用穩定性，延長了投影機的使用壽命，讓用戶在使用投影機的過程中留下好的印象。
專利發明人之一曾萬軍介紹說，該項專利技術廣泛應用于雅圖投影機產品，包括LX300液晶長焦投影機、LX300ST液晶短焦投影機、LX200ST液晶短焦投影機、LX200液晶長焦投影機、LX640液晶長焦投影機等各系列機型。
雅圖發明的專利技術支撐著雅圖產品的不斷創新，現在使用雅圖均勻散熱系統及其投影裝置的液晶投影機的客戶們，你們可以愉悅地享受雅圖專利技術帶來的愜意生活，在盡情享受高清炫麗的畫面質感的同時，不再擔憂投影機的散熱問題，也不畏懼高溫氣候，隨時隨刻投影最美最真實的光影畫面。
這一切都該感謝雅圖頂尖的研發團隊，從1998年建立研發機構--雅圖光電子研究所，到現在2013年設立新媒體影像技術工程實驗室，雅圖成為全球最大的投影機研發制造基地，雅圖的核心技術和行業地位，令國外同行震驚和敬畏。雅圖研發生產的產品28%全球領先、32%全球前四、40%全球前十。截止2013年8月份，雅圖擁有專利技術共188項，其中170多項是全球一流關鍵技術發明專利，研發能力處于世界前列，向國外著名企業松下、理光、夏普、富可視、優派、LG、奧圖碼、東芝、三菱等公司輸出專利技術、核心部件及產品。
在集團創始人、董事長謝敬先生的高瞻眼光和卓越魄力帶領下，自2009年以來雅圖連續三年增長率超過100%，這樣的超越速度已經引起所有競爭對手的高度關注。今年，雅圖品牌已經名列行業第四。今后，雅圖將一直堅持“文化+科技”、“創、研、產、銷”模式，達成全球影像科技行業規模第一、品牌前三的目標，實現中國投影機品牌的世界崛起，讓中國文化遍及全球。
|
