隨著科技及信息化的發展，各類信息的數量和復雜度都迅猛增加，無論在生活上還是工作中，人們對各種信息的顯示需求越來越大，業內人士分析認為，未來的世界是可視化的世界，因此，人們對顯示終端的顯示性能、顯示尺寸的要求不斷提高，普通的顯示產品無法滿足多樣化的顯示要求，而大屏幕拼接產品由于具有可以任意大小拼接、靈活顯示和控制的特點更加適合不同行業和不同領域的應用，從而推動了大屏拼接行業整體的發展。
|
基于云計算的超級分布式顯示系統 |
進入九十年代，隨著TI公司DLPTM投影技術的推出，用數字微鏡晶片DMD來作為主要關鍵處理元件以實現數字處理過程，DLP拼接顯示系統開始出現。自1992年GQY公司在國內推出第一塊大屏幕拼接屏在央視春晚亮相以來，中國大屏幕拼接市場已有二十余載的發展歷史，繼2008年北京奧運會后，大屏幕拼接系統應用市場不斷升溫，目前，大屏幕拼接市場進入快速成長期，已經漸漸覆蓋了社會各個領域，從公安、軍隊、交通、應急、到水利、電力、能源乃至大型企業，大屏幕拼接顯示系統已經成為現代信息可視化管理的重要工具。
提到大屏幕拼接顯示系統的發展，人們可能最先想到的是顯示單元的變化，CRT拼接、DLP拼接、PDP拼接、LCD液晶拼接、LED拼接等等，在發展的過程中均占據著相當份額的市場，但是作為整個大屏幕拼接顯示系統“神經中樞”的圖像處理器往往被人乎視，根據用戶的不同需求、信息量的激增以及拼接規模的增加，它也正逐漸發生著變化，隨之而來的是整個系統的變化。
集中式大屏幕拼接顯示系統
傳統的大屏幕拼接顯示系統圖像處理器是采用一臺工業計算機作為主體結構，插入多路信號采集卡和顯示輸出卡，通過PCI / PCI-X數據總線交換數據，從而實現多路信號的采集、處理和顯示。這種架構模式中，所有顯示任務都基于計算機PCI總線集中處理完成，稱之為集中式處理器，整個系統為集中式大屏幕拼接顯示系統。
但是，由于集中式處理器的輸入、輸出數量是有一定限制的，并且隨著數字化信息顯示技術的不斷發展，公安、電力、交通、水利、政府等行業對大屏幕顯示的需求越來越多，用戶需要在大屏幕拼接墻上集中顯示、監控和管理的信息數量和種類日益俱增，同時，網絡化也使各行業提出了上下級、不同區域間實現信息共享的要求，而傳統的、集中式大屏幕拼接顯示系統已不能滿足上述要求。
分布式大屏幕拼接顯示系統
為了克服集中式顯示系統的局限性，適應新的市場發展趨勢，大屏幕拼接行業很多廠商開始推出分布式顯示系統，例如威創X-LAN、中達電通DVCS、Jupiter
Pixelnet等，系統由RGB采集部分、視頻處理部分、IP視頻處理部分、控制服務器、以及輸出服務器、交換機等組件構成，以IP網絡作為信號傳輸?shù)耐ǖ溃麄�(gè)系統采用分布式架構，將視頻與計算機RGB信號的采集、處理與顯示分散于不同的處理單元，在控制單元的統一管理控制下進行同步實時處理，協調地完成信息處理任務。采用分布式處理技術不但滿足接入與實時顯示大數據量、多個信號源的需求，同時實現了不同大屏幕拼接系統間的信息共享，無論系統間距離多遠，均可實現將信息顯示擴展為跨地區顯示。
分布式大屏幕拼接顯示系統架構的優勢是：各類信號處理器可根據顯示墻規模及信號源的需要，通過以太網連接，任意組合成一套分布式顯示控制系統，極大地增強了整個系統的信號處理能力和顯示靈活性。系統具有數字化、網絡化、高性能、高可靠、高可擴展、靈活便捷、綠色環保等優點。
基于云計算的超級分布式顯示系統
隨著行業應用的深入，在電力、交通、公安、軍事等很多行業都存在超大分辨率底圖顯示的需求，例如GIS地圖、SCADA、NASA圖等。在集中式系統中，有的廠商采用了二代PCI-E技術、FPGA硬件圖像并行處理技術等，使帶寬提高，加快傳輸速度，但是還是受接入信號、輸出顯示的地點和數量限制，雖然目前眾多廠商分布式系統可以完成高分辨率底圖上屏顯示，但是往往采用的是壓縮編碼方式，圖像質量差，無法接入用戶應用APP，即便是有的廠商實現原始圖像傳輸方式，但是需要更大的帶寬，整個系統價格相當昂貴。

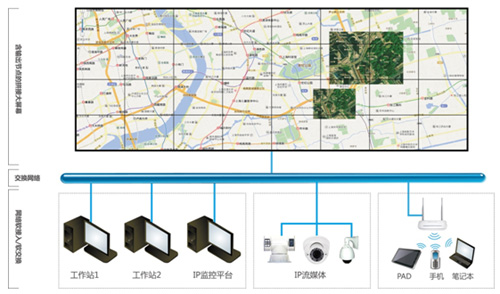

GQY視訊針對集中式和傳統分布式系統的弊端，開發出基于云計算的超級分布式顯示系統。系統采用全網絡分布式架構設計，包括3個核心部分，分布式信號輸入、網絡交換、分布式顯示輸出。分布式輸入和分布式輸出分離，核心采用全千兆交換網絡，分布式輸出可以無限擴展，分布式輸入也可以無限增加。
此系統除支持AV 信號、流媒體信號、HDMI 信號、RGB/DVI信號、常規應用程序直接接入，通過分布式并發渲染模式接入，還支持超高分辨率應用系統超過50個屏幕的上屏顯示。近年各個拼接屏廠商在推出各自差異化產品的同時，也將注意力從單純的信息顯示轉移到與行業應用結合的系統解決方案上，力求與各應用行業中具有自己特色的應用系統相融合，GQY視訊基于云計算的超級分布式顯示系統解決了傳統分布式系統無法接入超高分辨率應用系統的問題，將大屏幕拼接顯示系統與行業應用更緊密的聯系在一起，真正意義上實現了從輸入到輸出的分布式。
|
