Zhaoke（兆科）VGA分配器將來自一個信號源的視頻信號分配成兩個或多個信號。高分辨率視頻分配放大器的一個常見應用就是，在接收來自一個計算機視頻端口的信號后將其放大，并在保持原有信號質量的情況下將其分配到兩個或多個高分辨率數據顯示設備。以Zhaoke（兆科）SD－4G
4路計算機信號分配器為例
 |
| SD－4G 4路計算機信號分配器 |
Zhaoke（兆科）SD-4G計算機信號HD15（VGA）接口分配品，輸入為1路HD15（VGA）接口，輸出為4路，可將1路計算機信號分配為4路，供給顯示器或投影顯示設備。可兼容VAG、SVGA、XGA、SXGA、UXGA信號模式。內置高帶寬放大器，使信號分配無失真，無衰減。其輸入端可與計算機顯卡或其他信號源良好匹配，輸出端可與線路匹配連接。
 |
|

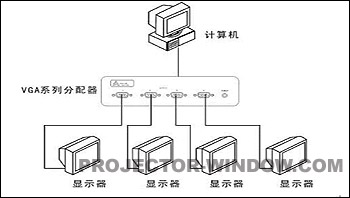

連接示意圖 |
技術指標
輸入接口 ---- 1路HD15（VGA）
輸出接口 ---- 4路HD15（VGA）
RGB模擬通道
帶 寬 ---- 350 MHZ
輸入電平 ---- 0.7Vp-p
輸入阻抗 ---- 75 Ω
輸出阻抗 ---- 75 Ω
RGB 增益 ---- 0 db
行場同步通道
輸入電平 ---- TTL
輸出電平 ---- TTL
輸入阻抗 ---- 10K Ω
輸出阻抗 ---- 75 Ω
輸出極性 ---- 跟隨輸入
電 源 ---- 交流85-265V自適應
封裝尺寸 ---- 180×50×135 mm ( W × H × D )
|
