4 超五類雙絞線的視頻信號傳輸
以上分析了利用雙絞線傳輸視頻信號的一般原理。但是，要利用雙絞線傳輸視頻信號，尚有兩個技術問題需要解決：一，信號衰減問題。二，圖象分色問題。
4.1信號衰減與補償
根據3.2.2節的討論結果，可畫出超五類雙絞線的傳輸頻率特性曲線，見圖8的曲線1。由于縱坐標為增益，所以傳輸特性為負值。
|
|
|
圖8 |
由于結構和材料的因素，超五類雙絞線的衰減相當于73-3同軸電纜的2倍，傳輸RGB信號，一般不可超過20米，因此必須采取補償放大措施。超五類雙絞線的衰減特性呈二次曲線狀，隨著頻率的升高，衰減也增大。線路的這一衰減特性表現在圖象上是：一，圖象細節模糊。二，圖象有拖尾現象。普通放大器的在通帶內提供的是一平直的特性，是不能起到有效的補償作用的。要有效的補償線路損耗，放大器的增益頻率特性在通帶內必須與線路傳輸特性相反。圖8的曲線2是一個頻率補償放大器的特性曲線。曲線1和曲線2迭加，得到曲線3，即為補償放大后的頻率特性。fc為-3dB頻率點，也即帶寬。
4.2圖象分色與解決方法
4.2.1 圖象分色產生的原因
根據第2節分析，超五類雙絞線為了消除干擾和相互間的串?dāng)_，4對線采取不同的扭距，見表2。于是產生了一個新的問題，即圖象分色問題。這是由于4對線的扭距不同，各自的增長系數也就不同，根據測試，超五類雙絞線藍、棕、橙、綠四對線的實際長度差值依次為百分之一。如以綠線的長度為基準值L，則4對線的長度見表2。
|
|
|
表2 |
如利用超五類雙絞線傳輸復合視頻信號，電纜長度差是不會對信號產生影響的，這是因?yàn)閺?fù)合視頻信號是用一對線來傳輸?shù)摹５牵獋鬏敺至恳曨l信號，情況就不同了。現以計算機VGA信號的傳輸為例分析如下。要用一條超五類雙絞線電纜傳輸VGA信號，RGB信號需分別占用一對線，行同步和場同步轉換為復合同步信號S，占用一對線。由于雙絞線有長度差，R、G、B三路信號到達終端就會有時間差，在圖象上出現了RGB三色的錯位，也即分色。這種分色在線路較短時影響不大，但當線路達到一定長度時，將會嚴重影響觀看效果。
4.2.2 圖象分色的矯正
矯正RGB分色的根本方法是使用一種等長雙絞線電纜。這種電纜通過一定的制造工藝，使一條電纜中的4對雙絞線長度相等。但是等長雙絞線電纜的價格很高，難以推廣。本文要討論的是，如何基于現有的超五類雙絞線電纜，通過一定的方法，減小或消除分色，實現VGA信號的傳輸。以下介紹兩種矯正方法。
4.2.2.1 優化組合
在傳輸RGB信號時，可將4對雙絞線優化組合，使分色降到最小。根據表2，超五類雙絞線電纜的4對線中，最長的是藍線，最短的是綠線。只要避免同時使用最長的和最短的兩條線傳RGB信號，就可達到減小分色的目的。表3列出的兩種組合方案。
|
|
|
表3 |
通過優化組合的方法，傳輸效果究竟如何，現以分辨率1024×768@60HZ信號為例，作一分析。
據計算，信號點頻為70MHZ，點周期為14.3 ns。一般的說，RGB三色錯位時間t不超過0.5倍點周期是可用的，即：t≤7.15ns。
根據表3，RGB的最大長度差為0.02L。電磁波在線路上傳播速度可近似等于光速（30萬公里／秒），則傳輸1米所需的時間是3.3ns，則RGB信號的最大時間差是：
t=3.3×0.02L=0.066L(ns) （式１）
將t≤7.15ns代入式１，得到：
Ｌ≤108米
以上計算結果說明，按照RGB錯位時間t不超過0.5倍點周期的要求，使用超五類雙絞線電纜傳輸計算機1024×768@60HZ的信號，最大傳輸距離為108米。表4列出了使用超五類雙絞線電纜，幾種分辨率信號的最大傳輸距離。
|
|
|
表4 |
4.2.2.1 延時矯正
所謂延時矯正，就是通過延時電路的調整，使RGB信號到達的時間相同，消除分色。這種方法比優化組合更為有效。只要電路設計得好，可以基本消除分色。延時矯正通常在發送器內進行。延時矯正的量值必須可調，以適應不同長度線路。
5. 雙絞線傳輸?shù)膽?yīng)用
5.1 雙絞線傳輸?shù)奶攸c(diǎn)
與同軸電纜比較，雙絞線傳輸具有以下優點。第一，雙絞線布線與施工簡便，線路造價低。第二，可抑制系統中的電源和地線干擾。這是由于雙絞線收發器采用差分方式傳輸信號，對共模干擾具有很強的抑制能力。
雙絞線傳輸?shù)囊陨蟽蓷l優點，使其在某些場合具有獨到的優勢。尤其是在系統地線復雜，存在嚴重干擾的情況下，使用雙絞線傳輸，可有效地消除干擾。雙絞線也有傳輸衰減較大的不足一面，但是，通過電路補償放大，也是可以解決的。在強調雙絞線傳輸?shù)膬?yōu)點時，不可否定同軸電纜傳輸，應當說，在線路衰減和抗空間電磁波干擾方面，同軸電纜要占優勢。但是，有一點是可以肯定的，這就是雙絞線傳輸豐富了我們的傳輸手段，增加了一種傳輸系統解決方案。雙絞線傳輸作為一個新的傳輸方法，需要經過更多的工程檢驗，有待人們?nèi)フJ(rèn)識和了解。
5.2 雙絞線傳輸?shù)膽?yīng)用

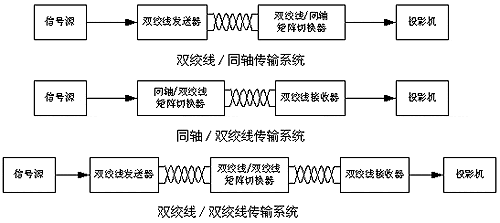

雙絞線和同軸電纜傳輸具有互補性。在工程應用中，要根據實際情況，合理地運用，以達到最佳的傳輸效果。這里推薦三種應用系統，見圖9。
|
|
|
圖9 |
一．雙絞線／同軸傳輸系統。
系統中配置一臺雙絞線／同軸矩陣切換器，矩陣的輸入為雙絞線，輸出為VGA或5BNC。所有的信號源均經過發送器轉換為雙絞線，與矩陣連接。該系統要求矩陣切換器與投影機必須共地，矩陣切換器宜與投影機就近安裝。由于信號源與矩陣通過雙絞線連接，因此，信號源的地線不會對系統產生干擾。
二．同軸／雙絞線傳輸系統
系統中配置一臺同軸／雙絞線矩陣切換器，矩陣的輸入為VGA或5BNC，輸出為雙絞線。該系統要求矩陣切換器與所有的信號源必須共地，矩陣切換器宜與信號源就近安裝。由于矩陣與投影機通過雙絞線連接，因此，投影機的地線不會對系統產生干擾。
三．雙絞線／雙絞線傳輸系統
該系統中矩陣切換器輸入輸出均為雙絞線，因此適用于信號源、矩陣切換器和投影機三者地線相互沖突的場合。
北京兆科恒業電子技術有限公司
趙家鳳
|
