1、設備說明
目前我們使用最多的CREATOR快捷中控主機PGMII有8個串口，通過這8個串口可以控制或者說是對8個設備進行發碼控制，一但超出了8個設備的話，就必須用到串口分配器，但一般比較少人對串口分配器有所了解，特別是它的編碼方式。
CREATOR快捷的串口分配器型號為CR-UART8，支持8路串口分配輸出，通過RS-232與主機通信，將主機發送過來的數據轉換成指定的波特率并從相應的COM1-COM8輸出口輸出。
3）CR-UART8與設備的連接：
CR-UART8與設備的連接比較簡單，我們以PGMII中控連接CR-UART8來控制8*8AV矩陣為例來說明。首先是PGMII的其中一個串口（例如是第一個串口COM1）連接到CR-UART8后面板的輸入COM口，如下圖紅色圈所圈起的位置。接著是CR-UART8的其中一個串口（例如是第一個串口COM1）連接到8*8AV矩陣上，如下圖藍色圈所圈起的位置。CR-UART8分配器需要額外連接一個12V的外接電源，如下圖綠色圈所圈起的位置。最后是無線接受器連接PGMII中控，如下圖黃色圈所圈起的位置。
（從底到上，AV矩陣、PGMII中控、CR-UART8分配器、無線接收器。）
（紅色圈——中控連接到8路COM口分配器。）
（藍色圈——CR-UART8分配器連接到AV矩陣。）
（綠色圈——CR-UART8分配器連接電源線12V、1A。）
（黃色圈——無線接收器連接到中控。）
2、編碼說明
| 1）在PGMII中控連接CR-UART8分配器的串口上一定要填上它的波特率38400
（如下圖）。 |
 |
2）CR-UART8分配器的通訊協議分為六個部分，分別是：?jiǎn)⑹贾噶睢⑼ǖ馈⑿ｒ?yàn)、波特率、數據長度和控制代碼。
①啟始指令：\x1B\x43\xDD\x0D\x0A 為專用指令，直接填寫就可以了。
②通道：通道為CR-UART8分配器上要控制的設備所連接的串口通道，例如設備連接的是COM1的接口，那代碼就寫01。
代碼對應通道：
01：COM1通道
02：COM2通道
03：COM3通道
04：COM4通道
05：COM5通道
06：COM6通道
07：COM7通道
08：COM8通道
③校驗：校驗碼分為三個，分別是無校驗、偶校驗和奇校驗。
校驗代碼：
00：無校驗
01：偶校驗
02：奇校驗
④波特率：
波特率相對應代碼：
00：300 bits/s
01：600 bits/s
02：1200 bits/s
03：2400 bits/s
04：4800 bits/s
05：9600 bits/s
06：14400 bits/s
07：38400 bits/s
08：38400 bits/s
09：57600 bits/s
⑤數據長度：RS-232：數據長度為INT*，不能為0X00
⑥控制代碼：所要控制設備的控制代碼，每個設備都有不同的代碼，有16進制碼和字符碼。例如是我們公司的矩陣代碼就是字符碼，1B1.
就是控制矩陣第一路輸入切換到第一路輸出。

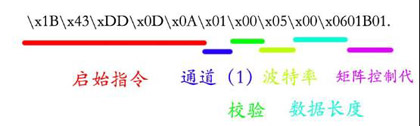

綜合所有代碼，例如矩陣連接8路COM口分配器第一個COM口來控制我們公司的8*8AV矩陣，通道為1、無校驗、波特率為9600、數據長度為6，所代表的代碼如下：

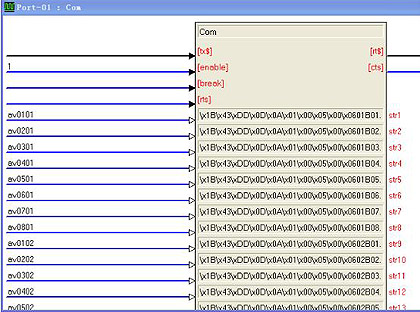

GMII中控中連接CR-UART8分配器的COM口所寫的代碼如下圖：
|
