拼接系統主要由三部分組成：大屏幕投影墻、投影機陣列、控制系統。其中控制系統是核心，目前世界上流行的拼接控制系統主要有三種類型：硬件拼接系統、軟件拼接系統、軟件與硬件相結合的拼接系統。
 |
現硬件拼接：
較早使用的一種拼接方法，可實現的功能有分割、分屏顯示、開窗口：即在四屏組成的底圖上，用任意一屏顯示一個獨立的畫面。由于采用硬件拼接，圖像處理完全是實時動態顯示，安裝操作簡單；缺點是拼接規模小，只能四屏拼接，擴展很不方便，不適應多屏拼接的需要；所開窗口固定為一個屏幕大小，不可放大、縮小或移動。
軟件拼接：
是用軟件來分割圖像。采用軟件方法拼接圖像，可十分靈活的對圖像進行特技控制，如在任意位置開窗口；任意放大、縮小；利用鼠標即可對所開的窗口任意拖動，在控制臺上控制屏幕墻，如同控制自己的顯示器一樣方便。在構成一個幾十臺投影機組成的大系統時，其相應的硬件部分顯得繁雜。
軟件和硬件相結合拼接：
這種系統可以實用顯示多個RGB模擬信號及XWindow的動態圖形，是為多通道現場即時顯示專門設計的。通過硬件和軟件以及控制接口，來實現不同窗口的動態顯示。它透明度高：圖像疊加透明顯示，共有256級透明度，令動態圖像和背景活靈活現。缺點是調試麻煩，系統容易崩潰，啟動時間慢。
最新拼接系統：
綜合以上三種方法的優點,克服其缺點。可實現的功能有分割、分屏顯示、開窗口、窗口漫游，由于采用硬件拼接，圖像處理完全是實時動態顯示，圖像疊加，安裝操作簡單，啟動時間快，可以用RS-232控制，窗口固定為一個屏幕大小，可以放大、縮小或移動。由于系統采用嵌入式處理器，解決win死機，系統崩潰，啟動時間慢，沒有RS-232控制的問題，能支持多屏拼接。系統處理能力更強，處理速度更快，輸出圖像更流暢，具備RS232通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（中控系統）配合使用，基本上滿足，如大型郵電通信系統、道路交通管理、能源分配輸送、過程控制、110報警等領域。

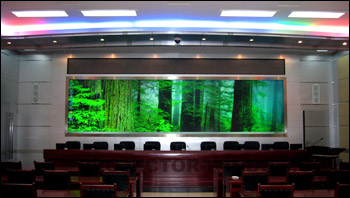

CREATOR快捷GP1000系列拼接器是一款性能強大的純硬件架構的高端圖像拼接處理設備，能夠在多個顯示單元同時顯示多個動態RGB/VIDEO畫面，是適合大屏幕拼接顯示系統的核心圖像處理設備。
CREATOR快捷GP1000系列拼接器所能實現的功能如下：
1.圖像視窗在全屏范圍內可以任意縮放、疊加、漫游。更為重要的是GP1000系列拼接器支持多個窗口顯示同一通道的圖像。
2.高處理能力和優秀的穩定性
基于計算機體系架構傳統的控制器發展至今，性能和穩定性取決于它所依賴的計算機系統，其處理能力隨著計算機性能的提升得到了改良，但局限于串行處理模式，處理速度難于獲得質的提升。GP1000拼接器，不同于傳統的控制器設計思路，不使用計算機體系，打破串行數據鎖鏈，使用高速的并行處理機制，從而得到的是一片全新的應用空間。
3.整機模塊化設計
GP1000系列拼接器，采用模塊化的設計思路，輸入輸出端全面支持熱插拔，有效減少設備的故障率，極大的提高設備穩定性。同時在發生故障時，維修也變得簡單，只需要將發生故障的模塊替換下即可。
4.啟動速度快,全實時處理
GP1000系列拼接控制器采用大規模FPGA陳列式組合處理構架、全硬件設計、無CPU和操作系統。控制器集超寬帶視頻信號采集，實時高分辨率數字圖像處理二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力。控制器采用多總線并行處理機制，能從根本上保證對所有輸入視頻全實時處理，圖像沒有延遲，無丟幀現象。
5.支持多種信號格式
支持多種視頻輸入模式，包括復合視頻（DVD或攝像頭信號）、VGA （sub—15）、DVI。支持多種輸出模式，包括VGA、DVI輸出。
6.多種控制方式
GP1000系列多屏幕控制器多種控制方式，包括面板按鍵、紅外遙控、RS232串口以及以太網遠程控制。
7.純硬件構架
拼接控制器為純硬件構架，硬件核心為大規模FPGA陳列，無CPU、硬盤、內存等常規計算機配件。系統采用模塊化設計，模塊數目隨輸入輸出信號的多少而增減。純硬件構架的控制器，它本身不是一臺計算機，而是一臺專業的圖像處理設備，它和基于工控機的插卡式拼接器在系統上有本質區別。
8.多RGB信號實時并行處理
拼接控制器采用先進的高速數字信號多總線并行處理機制，系統給每一個輸入通道都分配獨立的處理模塊和數據總線，所有模塊并行工作，系統對每個通道的處理速度是固定的，處理速度與通道數的多少無關，因此可實時處理多個VGA視頻信號。普通工控機插卡式拼接器在本質上是在計算機上插圖像處理卡，通過軟件編程實現拼接處理功能。其所有輸入輸出通道共享固定的CPU和PCI總線資源，CPU速度有限，PCI總線帶寬固定，通道越多，每個通道分到的資源越少，處理速度也越慢，直接表現就是多信號同時處理時，圖像丟幀和延時現象。目前的大多數工控插卡式拼接器受限于CPU的能力和PCI總線的速度，最多能實時處理3—4路RGB信號。
9.安全性好
拼接控制器無操作系統，病毒無法感染；全并行工作，無系統整體崩潰危險；系統數據出廠前已固化，無法更改，意外斷電不會造成數據丟失，控制器可經受頻繁開關機。而工控機插卡式拼接器的安全與穩定性，取決于所安裝的軟件操作系統。
10.最大支持40塊屏幕拼接，每個屏幕里可獨立開4個窗口，可任意調整其長寬比。
|
