CEDIA 2012年度“最佳家庭多媒體娛樂室”獎項 | |
[投影之窗消息]
CEDIA的全稱是國際智能電子系統設計與定制安裝協會。它是一個國際性的行業組織，為其會員提供教育培訓、資格認定以及行業認可等服務，確保其會員在行業中保持必要的專業以及商業技能，從而使其會員能為他的用戶提供始終如一的高質量的服務。
2012年5月, 北京天海北方系統集成有限公司設計、安裝、調試的智能化影音室入圍CEDIA
(國際智能電子系統設計與定制安裝協會)2012，該公司總經理、該項目總設計師李志強應CEDIA協會亞洲分會執行總裁Stephen的邀請，赴澳大利亞參加了CEDIA(國際智能電子系統設計與定制安裝協會)
2012年度獲獎作品頒獎晚宴。獲獎結果揭曉，北京天海北方系統集成有限公司成為今年唯一的中國區獲獎?wù)撸员本┦心掣邫n公寓內設計案例獲得CEDIA(國際智能電子系統設計與定制安裝協會)
2012年度最佳家庭多媒體娛樂室。
|
|
 |
| |
|
|

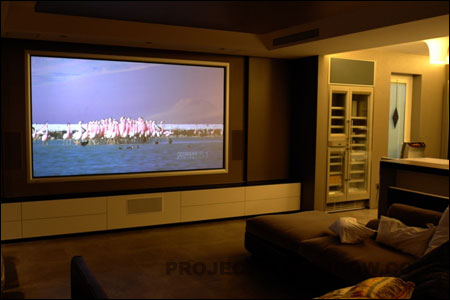

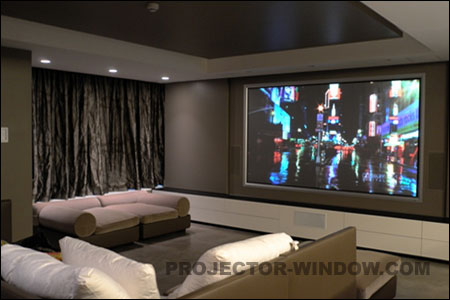

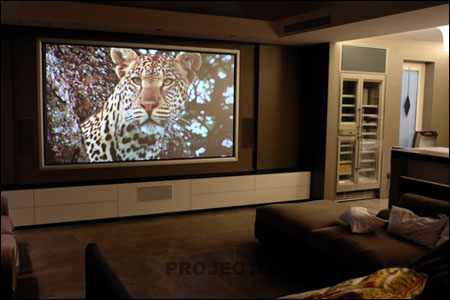

在公寓中打造豪華智能影音空間
在去年的這個時候一個客戶經人介紹找到了天海北方,在充分感受了公司搭建的智能化影音系統后,提出了在剛剛購買的位于新光天地附近的公寓樓內打造智能化控制系統,影院系統,多房間音響系統等,（附多房間系統平面圖-圖1）,因房間由兩個獨立戶型打通后連為一體,所以房間很多,與業主就功能區的劃分,使用特性上做了很多細致的溝通工作.
最終決定用AMX中控系統控制大廳影院，臥室視聽系統，背景音樂，燈光，窗簾等系統，將影院與客廳相結合，既要保持專業的裝修風格，又要在需要的時候變成一個非常專業的視聽空間，既可欣賞音樂，又可看電視，看電影，玩游戲，要達到多種功能的完美統一。
為達到上述目的，公司在設計上要考慮建聲問題，包括隔聲、吸聲、擴聲、反射問題、電聲問題，采用幾點幾聲道，如何布位，還不能影響客廳美學效果，光學問題，客廳是不能做全黑光影環境的設計的，如何在開燈的情況下達到令人滿意的正投影效果等等問題。 |
|
| |
|

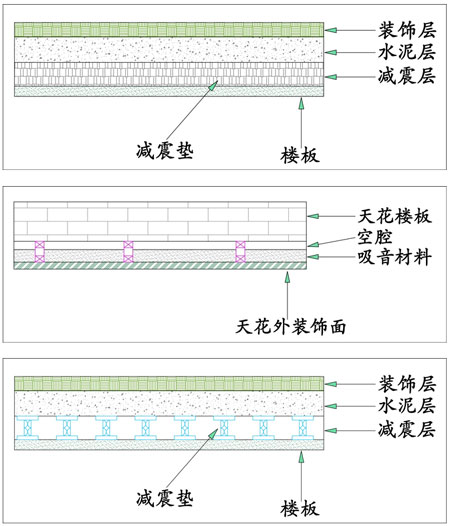

1，建筑聲學問題：在隔聲、消聲上天花及墻壁內采有夾墻及吊頂空間，需填充吸音材料（附圖-填充吸音材料圖-圖4）所有與墻體的固定連接均使用減震墊（附圖-減震墊圖-圖5），地面在樓板與裝飾面加減震隔層，在擴散與反射方面則用各類家具家飾及結構面來巧妙完成。（圖6）
2，電聲系統設計上，考慮客廳南側是落地玻璃墻，北側是敞開式廚房，僅在東西面上有2面墻可利用，所以采用了高端家庭影院揚聲器triad
silver(銀)系列的嵌墻式主音箱3只，吸頂式環繞音箱2只，嵌墻式環繞音箱2只，triad吸頂式銅系列低音4只，無形中建立了完整的影院聲場（音箱布位圖-圖7）。在音箱定位時，結合裝飾裝修布局，平面，立面結構，家具擺放的方式，觀影者的位置，幕布位置等多方面因素，利用聲學預演算軟件，對最終完成后的室內聲學效果，做了預演算，以保障不出現大問題。
在最終完成安裝后，用掃頻儀對整個房間做共振點測試，發現在30Hz，80Hz等幾個頻點，存在強烈天花板共振，為此公司將吸頂式低音箱重新設計安裝方式，對嵌入柜內的中置音箱重新做聲學結構設計，完成后重新測試。問題全部解決了，而且低音的表現更具彈性，聲壓分布很均勻，環境包圍感強烈，聲像定位準確，中高頻層次清晰，豐富，達到了原設計目的。
3，光學問題解決；公司利用了客廳來實現影院的功能，遇到的最大問題，還在于光學問題的解決，客廳是不能做無光環境設計的，無論何時都會有各種光源對正投銀幕的光干擾
在投影機的亮度上，經計算最佳光通量應達到4500至5000流明的投影機為最好，同時采用特殊設計的幕布極為重要，要求幕布可將不同方向來的環境光不予理睬而對投影機來的光線有效反射，并做到色彩還原準確，高對比度，可視角大，等特點。最后決定用dnp的某型號正投幕，此產品在高亮度投影的激發下，可做到精準的色彩還原，120度的視角，7倍于普通幕布的對比度，2.0的增益。尤其是它基本克服了光斑效應（注；大部分高增益幕，在使用時，幕面有亮斑，隨你視角移動而移動。）（配圖8）。至此我們完全解決了所有問題為客戶達成心愿。 |
|
|
| |
|
 |
|
北京天海北方家庭多媒體娛樂室設備:
|
設備名稱 |
品牌&產地 |
型號 |
個數 |
|
投影機 |
Projection Design avielo/挪威 |
PD
Radiance光芒投影機 |
1 |
|
投影幕 |
DNP/丹麥 |
120寸高光畫框幕 |
1 |
|
藍光播放機 |
先鋒/日本 |
BDP-LX52 |
1 |
|
智能控制系統 |
AMX |
|
28 |
|
功率放大器 |
ARCAM/英國 |
AVR600 |
1 |
|
前置音箱 |
Triad/美國 |
Silver monitors inwall/6 |
3 |
|
側環音箱 |
Triad/美國 |
Silver inwall/4 |
2 |
|
后環音箱 |
Triad/美國 |
Silver inwall/4 |
2 |
|
低音音箱 |
Triad/美國 |
Bronze/inceiling/10 |
4 |
|
|
| |
|

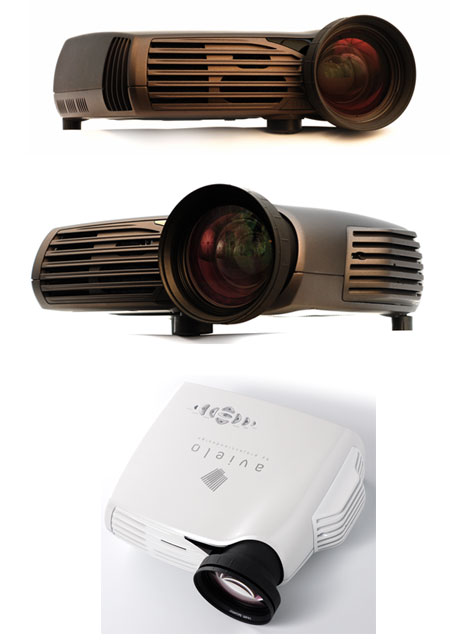

Projection
Design avielo (Radiance光芒投影機)
由于本次影院方案在光線較亮的客廳實現，客廳一側為全玻璃落地窗，另一側為開放式結構，很難完全遮光；所以對影院投影的要求較高，此次方案中，提供了PD
Radiance Avielo影院投影機。
高端家庭影院投影機Projection design Radiance(光芒投影機)來自挪威的avielo是專門針對高端家庭影院用戶設計的投影廠商projection
design，它的頂級型號廣泛應用于歐洲各大電影后期制作室，具有很強的權威性。
頂級家庭影院投影機Projection design avielo的radiance(光芒)系列投影機與quantum一樣使用同樣的機殼,但燈的亮度更高,甚至功率更大,但機殼還是沒變.該款高品質的投影機適合投射更大的屏幕,但價位相對低廉.radiance(光芒)投影機盡顯專業視頻本色,擁有全高清像素分辨率,高品質10位視頻處理系統,其影像品質定會使您贊不絕口.光芒投影機影像尺幅最大約280cm寬,并且采用DLP技術.
PD Radiance Avielo投影機采用單片式DLP家庭影院投影機，具備1300流明的亮度，對比度為5000：1，同時標準分辨率為1920×1080，并配置高品質的鏡頭，支持橫向和縱向鏡頭平衡功能，為影院用戶提供更為理想的投影畫質與界面。接口方面，PD
Radiance Avielo配備HDMI、DVI接口、色差、S端子、復合視頻、RGB、網絡接口、USB接口、以及RS-232等。
頂級吸入式隱藏音響系統
該套影院設計在客廳中，而客廳布局中一側為全玻璃落地窗，另一側為開放式結構，既沒有地方安裝音箱，又存在左右反射不一致的問題。針對此環境，設計師決定采用定制化的音箱作為音頻系統解決方案。在前面的介紹當中，大家也都看到了影院的整體效果圖片，很多人可以疑惑，家庭影院的音響系統在哪兒？該套方案中采用了吸入式定制音箱，與客廳的裝修風格完全融合。 |
 |
 |
|
|
|

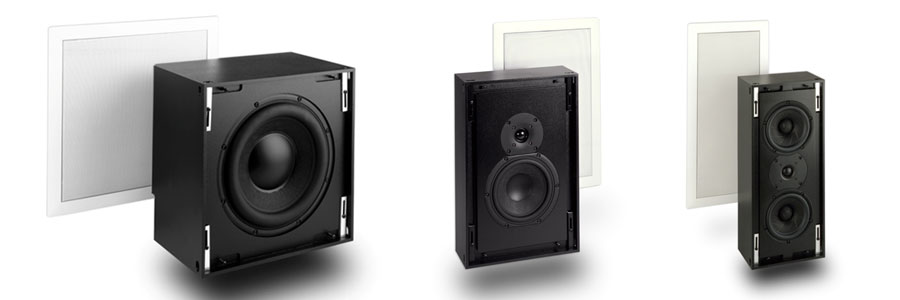

該套家庭影院方案中使用美國頂級家庭影院喇叭Triad,
3只Triad銀系列監聽嵌入式音箱作為主聲道和中置聲道，4只Triad銅系列吸頂式低音炮和4只銀系列嵌入式環繞音箱做吸頂式安裝。這樣的設計一方面徹底解放了四周的空間，而且美觀大方，不影響整體裝潢。Triad作為美國高端定制安裝音響品牌，所有產品均在美國按訂單生產，品質極高，低失真、高靈敏度、頻率響應曲線平直、做工精細、音色純正，并配有專門的低音DSP處理器。有這些前提作為保障，后期經過專業調校，可以獲得參考級的音質！并且，針對該客廳的墻面和頂面顏色，Triad專門定制了同樣顏色的音箱面板，嵌入安裝后與環境融為一體，渾然天成。 |
|
| |
|
 |
|
