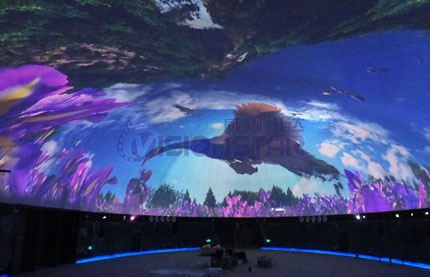

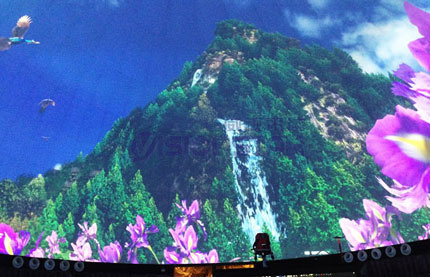

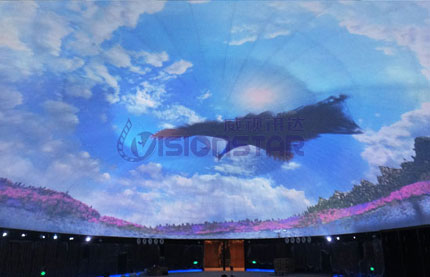

七彩云南天幕方案項目從13年7月份開始設計，經過多次調整于14年10月實施，現已完成天幕效果實現。期間經過與客戶的多次交流，設計方案和廠家設備多次調整，最終確定采用英國DP廠家的激光工程投影機，國內威視訊達廠家的PM集群融合播放器，來完成占地389平米的激光投影天幕方案。

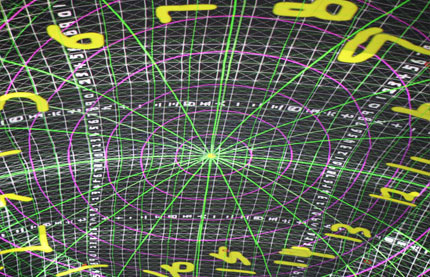

10月投影機融合，威視訊達實施工程師開始進行融合調試。異型的橢圓天幕和巨大的顯示面積，傳統的硬件融合不能滿足項目的要求。天幕融合系統選用威視訊達的嵌入式的網格融合技術，網格技術準確對變形的投影畫面完成光路處理和曲面校正。14個投影畫面的曲面完成矯正，獲得一個統一正規的圖象，快速準確的完成14通道的投影融合和網格調整，達到無縫融合效果。
需求簡述
主展示空間長28m，寬15m，高4.8m，橢圓形穹頂
展示面積389，2014年亞洲最大的異形穹頂，屬特種影院中的奇葩
激光光源
15分鐘一場循環播放，每場600/人次參觀要求。
展示內容突出云南自然風光
投影融合穹頂與地面LED燈帶互動
每天運營12小時，全年不間斷，運營成本
光路設計

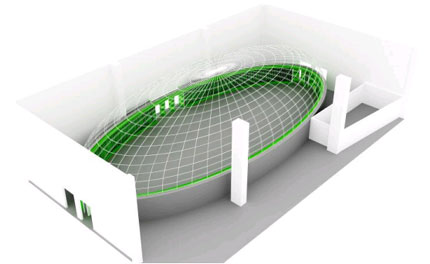

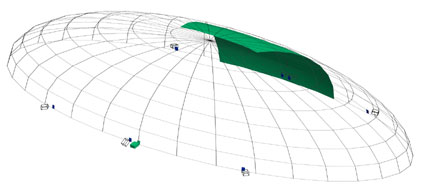

通過10+4的方式一共用14臺激光投影機打出天幕，其中10臺在穹形底邊四周對射，形成規則圓周帶，4臺打到穹形頂部，覆蓋沒有打到的區域，形成一個橢圓形半球體，橢圓和圓周帶疊加一部分作為羽化。見下圖所示：
 |
|
 .
.
9月投影機進場，DP實施工程師現場開始進行投影機調試和布置。天幕投影設計由威視訊達售前應用部提供，威視訊達實施工程師協助DP投影機人員完成前期投影機的布置，實現14個光路的天幕全覆蓋。

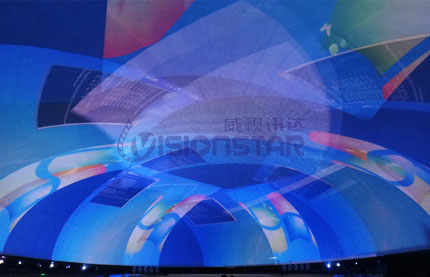

11月融合切片，威視訊達實施工程師開始進行融合切片。水晶石技術團隊，按照工程師提供的融合數據對片源進行片源處理。通過融合服務器的集群技術，完成環幕的融合，影片同步播放顯示。
設計說明
客戶需要在圍墻高度：2.5米,平面形狀：標準橢圓
長軸：28米
短軸：15米 占地面積：388.8平米
天幕方案采用 10+4的方式，
投影機 12000流明 分辨率1400*1050
投射比 2.3：1 ， 1.6：1 ， 1.16：1。
設備清單
1套專業穹頂投影幕
14臺DP激光投影機
7臺威視訊達PM集群融合播放器
1臺同步控制服務器
PM集群融合器介紹
威視訊達PROMEDIA是內置邊緣融合和幾何網格校正功能的多通道融合播放處理器，它能在媒體播放時利用威視訊達獨有的BLENDONE獨有的技術，同時完成邊緣融合和幾何校正的工作，而且所有工作都在數字狀態下完成，無需進行數模轉換。因此，PROMEDIA的視頻播放有更好的畫質和完美的拼接效果。 |
