北京華音光大科技有限公司于2012年5月成功中標并承接了中華女子學院禮堂的燈光、音響、LED大屛設計與施工工作。根據用戶方使用需要，對禮堂現有的燈光、音響、LED大屛系統進行全面升級，使其成為多功能的專業劇場來滿足院方各種演出及會議的需求。禮堂面積300多平方米左右，內設有標準舞臺、舞臺升降系統、燈具吊裝機械系統、布景吊桿機械系統、音視頻集中控制系統及500多個坐位的觀眾席。主要功能是滿足各種會議、報告、電影和文化藝術表演等活動。
技術應用
設計中對系統的框架及設備的選型，進行了多次優化及測試，在充分、科學的論證結果保證下，系統建設進入實質性實施階段。對于設備品牌的選擇，選用了先進的YAMAHA數字調音臺YAMAHA
M7CL-48ES+sb168ES大型數字調音臺系統、SENNEISER 無線話筒及放大系統、LED顯示系統以及珠江
1200W電腦搖頭燈近40余臺。
|

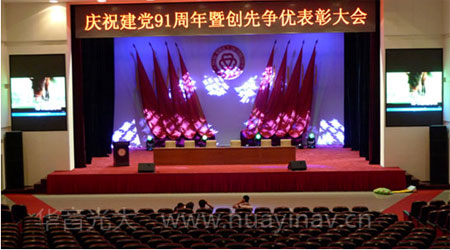

電腦燈燈光效果 |
根據用戶方使用需要，對禮堂“燈光、音響、LED大屛”系統進行全面功能提升。改造后的“音頻部分”語音清晰、聲場覆蓋均勻、方便使用多種音頻設備的播放以及聲音采樣功能。“視頻部分”節能、環保、高亮度、低輻射，同時滿足多種視頻設備的播放及采樣功能。“燈光部分”亮度高、色彩鮮艷、圖案豐富、機械動作靈活，易操控、耐用。
對于LED大屏幕： LED顯示大屛安裝在舞臺的兩側。
P7.62全彩色（表貼三合一）顯示屏極好地實現了高清畫面播出，同時VGA矩陣、AV矩陣、將在舞臺以及觀眾區預留的設備端口采集到的視頻信號任意即時在屏幕上顯示。φ5
LED會標高亮顯示通過電腦軟件編輯的會議標識內容，真正實現快速、便捷、鮮明的特點。
|

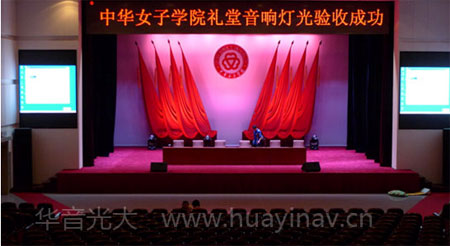

天地排燈光效果 |
對于舞臺信號：采用了多套“森海塞爾”無線話筒設備，配合舞臺臺面預留端口接插各類有線音頻信號。同時將大合唱需要的合唱話筒設計在舞臺上方的景桿上邊，合唱話筒的高度自由隨景桿的高度進行調節以達到最佳位置。所有上述音頻信號最終匯集到舞臺前端的“接口箱”處，信號通過“接口箱”處理以后再由設備自帶的網絡端口通過一條網線連接到控制室內的yamaha調音臺。而調音臺根據各種話筒及信號源的實際需求進行編輯調試以達到最佳聲音效果。
|

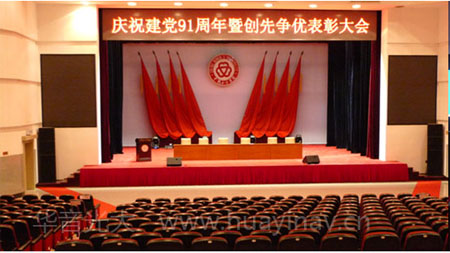

三基色會議燈光效果 |
對于舞臺燈光：在舞臺頂部
我們?cè)谝坏烂婀夂投烂婀鉄魲U上總共布置了16臺“三基色燈”充分照亮舞臺上的與會人員。在觀眾席上方的一頂位置布置了12臺成像燈、二頂位置布置了6臺成像燈，以及兩側耳光架分別布置了3臺成像燈。三基色與成像燈結合使用時也可以滿足伸縮舞臺的T臺表演。24臺大功率電腦搖頭燈分別布置在舞臺上方的燈具吊桿上和地面上，多種圖案的燈光效果在工作人員的精心編制下呈現出絢爛的舞美效果為各種娛樂活動增光添彩。
|

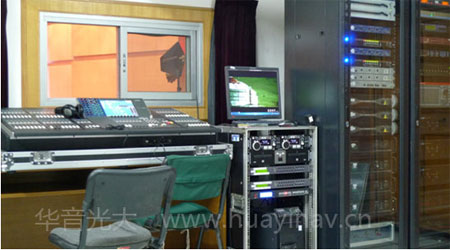

先進的YAMAHA數字調音臺YAMAHA
M7CL-48ES+sb168ES，通過在舞臺設置的同品牌接口箱
將舞臺上的所有音頻信號通過網絡直接發送到中央控室
控制柜排線，燈光控制柜 |
中華女子學院禮堂工程竣工后，經多次會議應用，系統運行穩定，信號傳輸質量?jī)?yōu)異，符合國家相關標準指標并完全達到用戶使用需求，得到了學院各級領導單位的一致好評。
